雷電災害是最嚴重的自然災害之一，安裝浪涌保護器抑制線路上的浪涌和瞬時過電壓、泄放線路上的過電流成為現代防雷技術的重要環節之一。國標GB/T 18802.12第3.1.1：電涌保護器（SPD）是用于限制瞬態過電壓和泄放電涌電流的電器,它至少包含一個非線性的元件，其作用就是限制瞬態過電壓和泄放電涌電流，很多技術人員不了解浪涌保護器的分類，今天易造小編來和大家分享關于浪涌保護器1級2級3級這樣分級方式。

浪涌保護器1級2級3級這樣分級，分類一：按浪涌保護器設計類型分

國標GB/T 18802.12第5.3.1：按設計類型分類可分為電壓開關型、電壓限制型和復合型浪涌保護器。它們的特點分別如下：

1、電壓開關型SPD：沒有電涌時呈現高阻抗，當對電涌電壓響應時能突變成低阻抗的SPD。（電壓開關型 SPD常用的元件有放電間隙，氣體放電管（GDT）晶閘管（可控硅整流器）和三端雙向可控硅開關元件）。

2、電壓限制型SPD：沒有電涌時具有高阻抗，但是隨著電涌電流和電壓的上升，其阻抗將持續減小的SPD（常用的非線性元件是壓敏電阻和抑制二極管。這類 SPD有時也稱作“箝位型”SPD）。

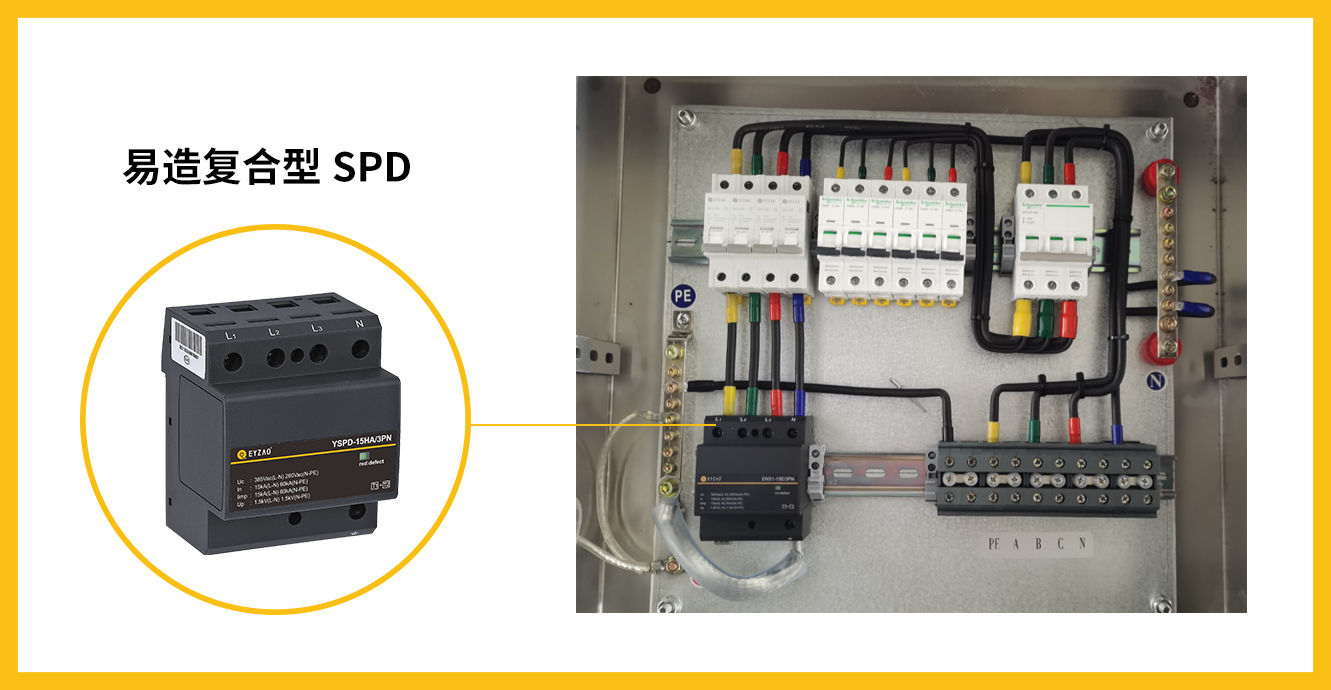

3、復合型SPD：由電壓開關型元件和電壓限制型元件組成的SPD,其特性隨所加電壓的特性可以表現為電壓開關型、電壓限制型或兩者皆有。

浪涌保護器1級2級3級這樣分級，分類二：按浪涌保護器試驗等級分

國標GB/T 18802.12第5.3.1：按試驗等級分類可分為I、II、III類試驗的浪涌保護器。它們的特點分別如下：

1、I類試驗浪涌保護器，也叫一級浪涌保護器，按標稱放電電流In，1.2/50us 沖擊電壓和I類試驗的最大沖擊電流Iimp進行的試驗。

一級浪涌其主要作用是泄流，波形為10/350us，主要用于LPZO區與LPZ1區分界處（總配電箱、低壓變壓器進線柜）防止浪涌電壓直接從LPZ0區傳導進入LPZ1區，使系統設備免遭雷電擊中線路而引起的浪涌電流損害。一級浪涌保護器的常用電流值有12.5KA.15KA.20KA.25KA.50KA等。

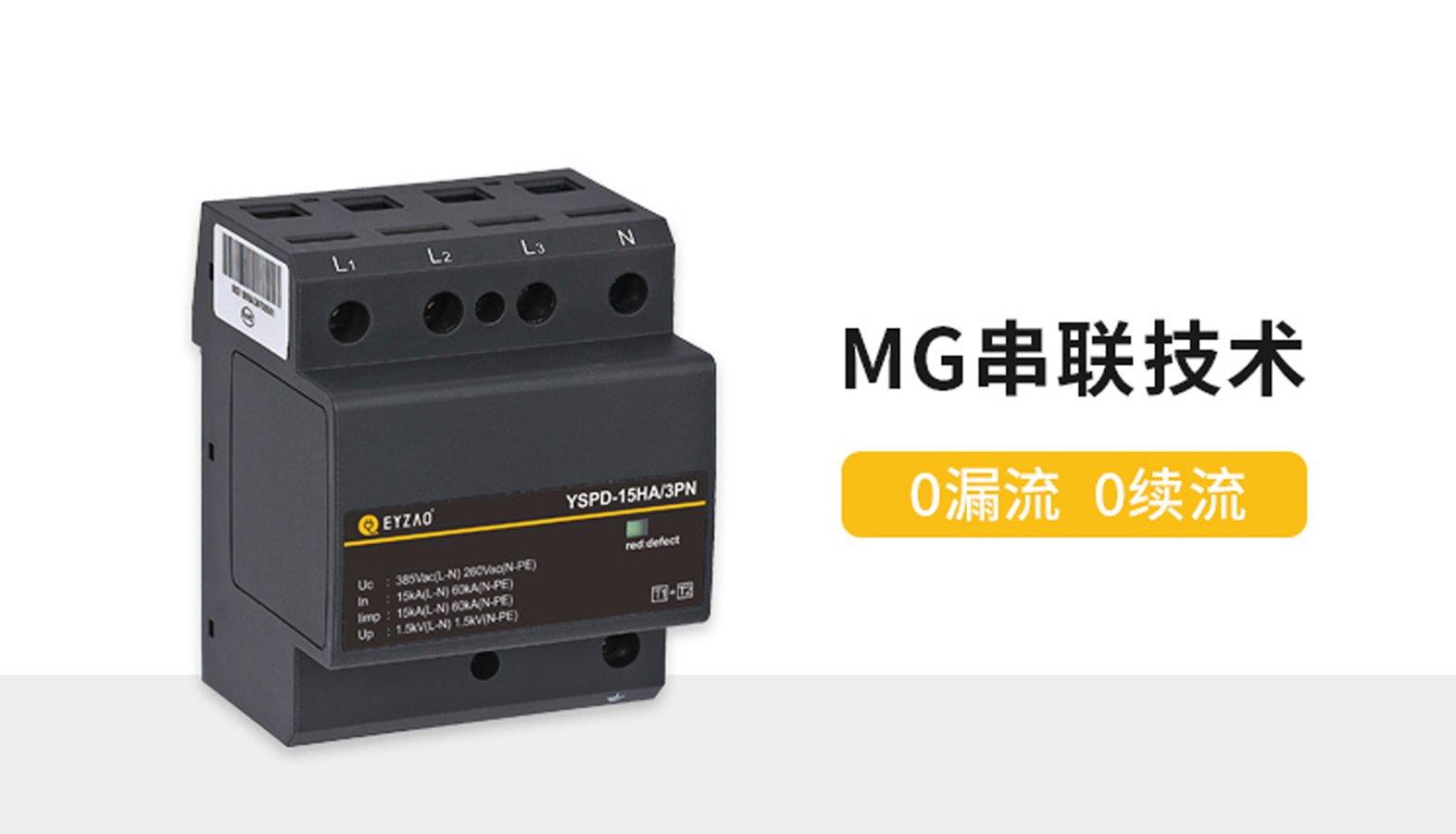

圖1一級浪涌保護器

2、II類試驗浪涌保護器，也叫二級浪涌保護器，按標稱放電電流In，1.2/50us 沖擊電壓和II類試驗的最大放電電流Imax進行的試驗。

二級浪涌保護器主要作用是限壓，它將第一級SPD的殘留浪涌電壓值限定到1.5KV-2.0KV，用于LPZ1區與LPZ2區分界處或以后的雷電防護分界處（樓層配電箱、電表箱或終端箱），防止由于間接雷擊或開關操作引起的瞬態浪涌電壓。二級浪涌保護器常用的電流值分別有100KA.80KA.40KA等。

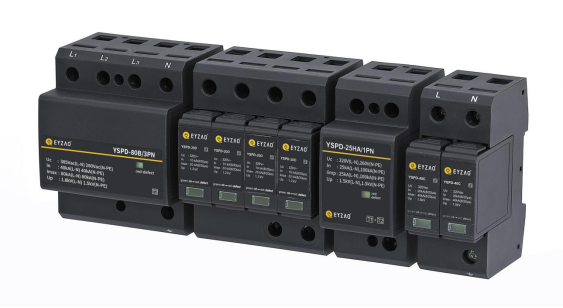

圖2二級浪涌保護器

3、III類試驗的浪涌保護器，也叫三級浪涌保護器，按復合波1.2/50us和8/20us進行的試驗。

三級浪涌保護器的主要作用是鉗壓，它可以將殘留浪涌電壓減少到1000V之內，適用于線路末端用電設備的進一步保護，在電子信息設備進線端安裝電源SPD做為第三級保護。

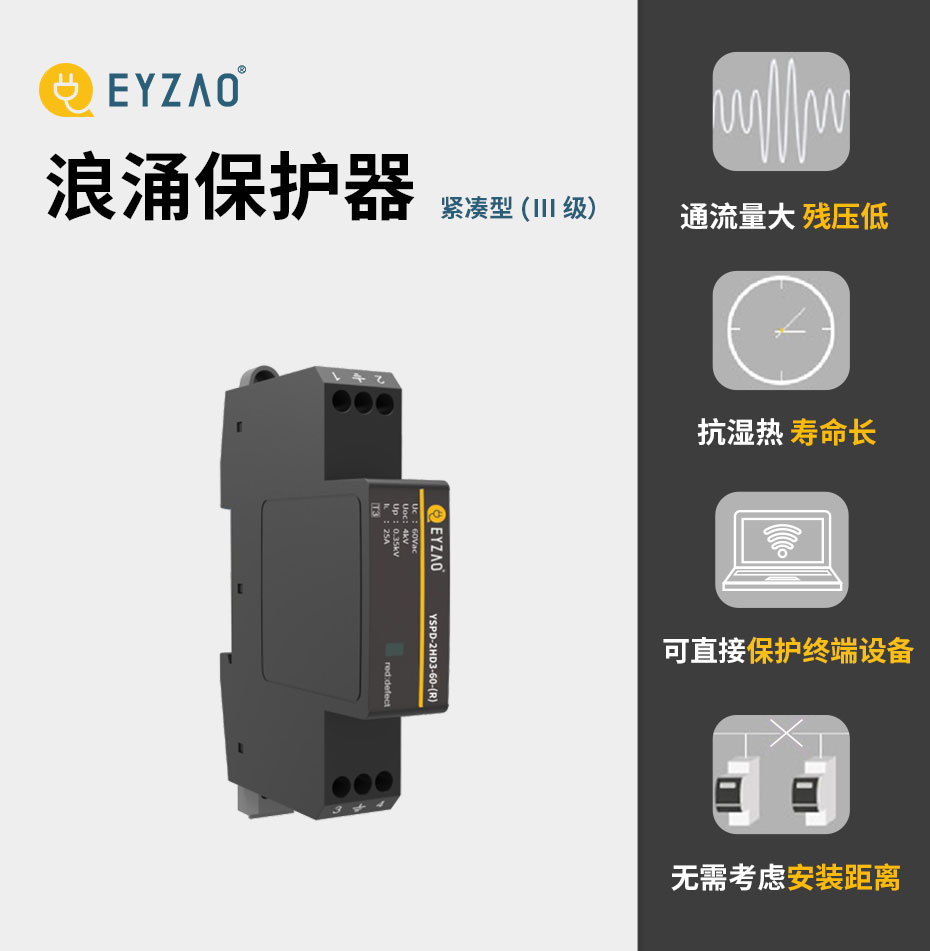

圖3三級浪涌保護器

以上浪涌保護器1級2級3級這樣分級方式您看懂了嗎？如果還有其他疑問，歡迎致電易造小編13386511449（微信同號），我們可以為您詳細解答。
